钙钛矿电池的光谱分析及PL成像研究

实验报告：钙钛矿电池的光谱分析及PL成像研究

1. 实验目的

研究钙钛矿电池在特定光照条件下的光谱响应特性

结合光致发光（PL）成像技术，探讨钙钛矿材料的局部电子性质、直观反映材料内部缺陷。

分析PL发光峰与理论PL最佳波段的关系，评估材料的发光特性。

2. 实验原理

光谱响应分析：使用高光谱相机获取钙钛矿电池在特定光照条件下材料的光谱响应特性

光致发光（PL）：在激发光的作用下，钙钛矿材料会发射出特定波长的光，这一过程能反映材料的载流子复合和电荷传输特性。通过PL成像技术，可以获得电池表面的发光信息，评估其局部电子性能。

PL最佳波段：理论上，钙钛矿材料的PL发射峰应与其带隙（bandgap）和载流子复合特性相关。最佳PL波段通常对应于材料的光吸收带与光电转换效率的匹配范围。

3. 实验材料与仪器

材料:

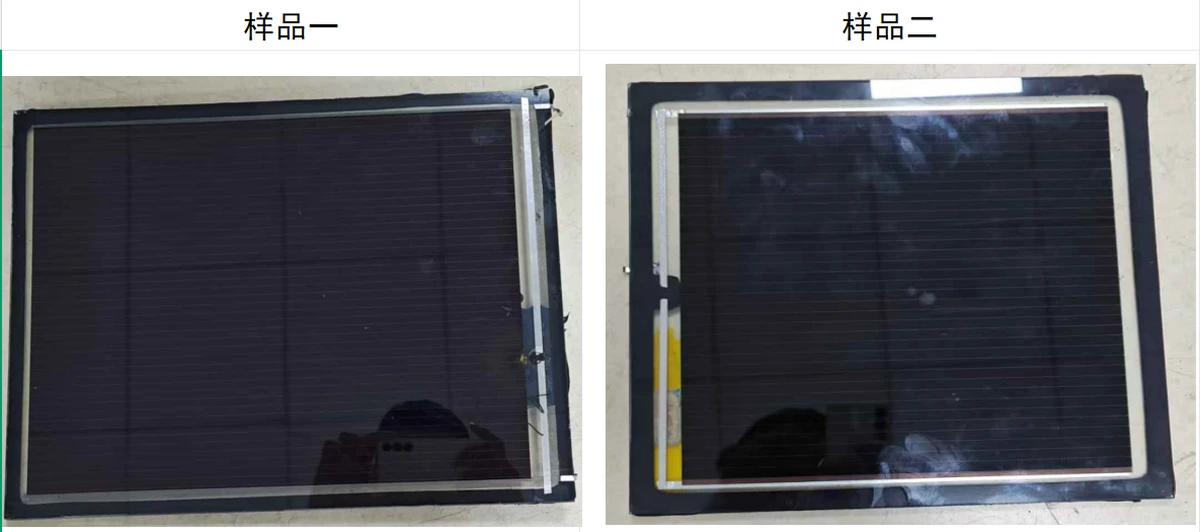

钙钛矿电池样品（自制或商用钙钛矿材料）

仪器设备:

高光谱相机

光致发光（PL）系统（配备激光光源、光谱分析仪）

PL成像系统（高分辨率相机、上位机控制系统）

4. 实验方法

样品准备：

将钙钛矿电池样品处理并安装在PL成像系统中，确保样品表面清洁无污染。

对样品进行特定光谱成像分析。

PL成像：

使用激光光源激发样品，选择特定波长的激光进行照射。

通过PL成像系统获取样品表面的PL图像，分析不同区域的PL强度和发射峰位置。

记录PL发射光谱，提取发射峰的位置和强度。

光谱响应测量：

使用高光谱相机要对钙钛矿电池进行扫描拍摄，获取特定波段下光谱成像。

分析高光谱相机成像在特定波段下的光谱曲线，分析最佳成像波段及光谱特性。

5. 数据分析与讨论

PL成像分析：

比较不同区域的PL强度，讨论材料在局部区域的电子行为（如载流子复合、迁移等）。

评估钙钛矿材料的载流子寿命和复合特性，直观反映材料内部缺陷。

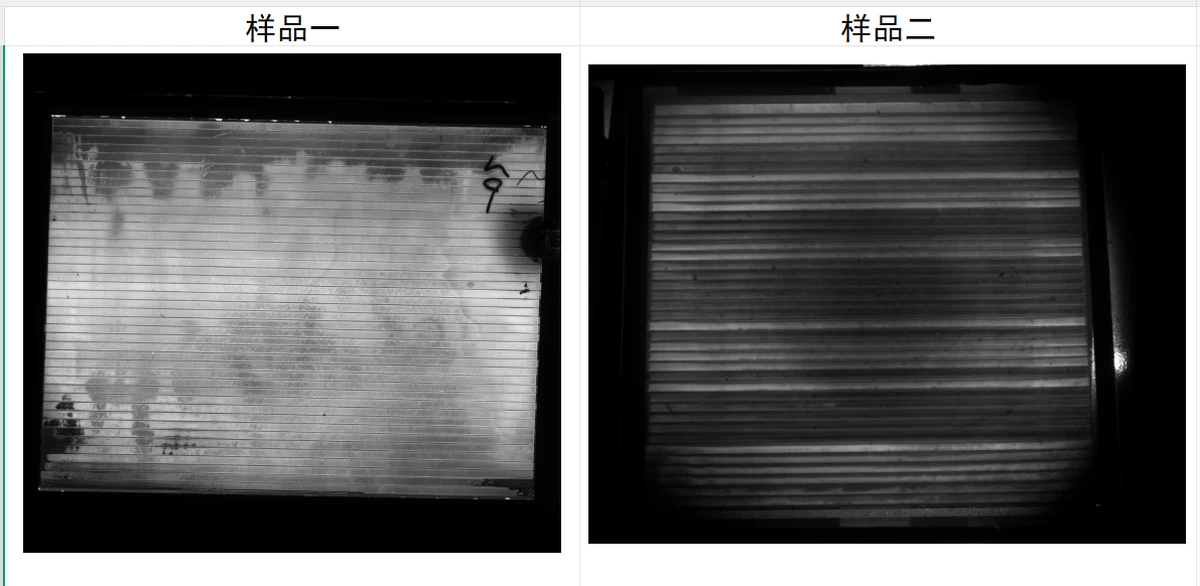

钙钛矿PL成像

理论PL最佳波段分析：

较大的带隙（例如1.6 eV）会使得PL峰值波长更短（大约775 nm左右）。

较小的带隙（例如1.4 eV）会使得PL峰值波长更长（大约885 nm左右）。

理论PL峰值一般会在830 nm左右（对应1.5 eV的带隙），但具体位置会因钙钛矿材料的不同而有所变化，范围大约为700 nm至900 nm。

钙钛矿电池的理论PL（光致发光）峰值通常与材料的带隙（bandgap）相关。钙钛矿材料的带隙通常在1.4 eV到1.6 eV之间，这取决于具体的材料组成和结构。

计算PL峰值的理论波长：

根据波长与带隙的关系，波长与带隙之间的计算公式如下：

Eg=hc/λ

其中，Eg是材料的带隙（单位：eV），λ是发射光的波长（单位：nm）。

假设钙钛矿材料的带隙为1.5 eV，那么可以计算出理论PL峰值波长：

λ=hc/Eg=1.24/1.5=0.82667

所以，理论上，钙钛矿电池的PL发射峰值应位于826.67 nm（约830 nm）附近。

带隙变化对PL峰值的影响：

因此，钙钛矿材料的PL发射峰通常出现在700 nm到900 nm之间，具体取决于带隙的具体数值。

光谱响应曲线:

6. 实验结果

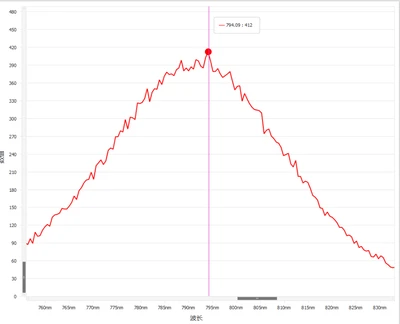

PL图像：展示不同区域的PL强度分布，标注发射峰位置。

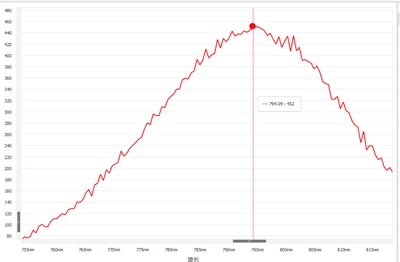

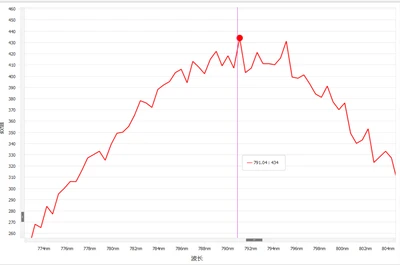

PL发射光谱：列出不同波长下的PL发射峰，分析发光强度和峰位置。

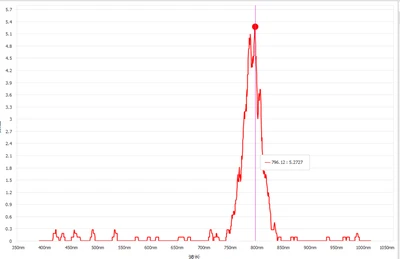

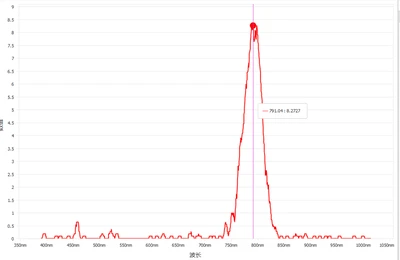

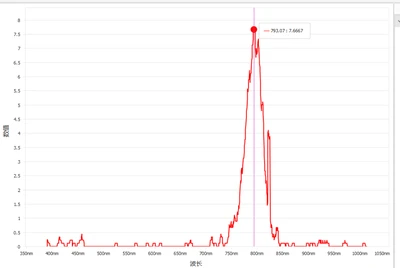

光谱响应数据：包括吸收光谱和反射光谱数据。

理论与实验PL波段对比：总结理论PL波段与实验结果之间的吻合程度大致相同。

7. 结论

通过PL成像技术，成功探测到钙钛矿电池的局部光电性能和载流子复合特性。

实验结果表明，钙钛矿材料的PL发射峰与理论值相符，符合带隙约为1.5 eV的预测波段。理论PL峰值一般会在830 nm左右（对应1.5 eV的带隙），但具体位置会因钙钛矿材料的不同而有所变化，范围大约为700 nm至900        nm

PL强度与电池性能之间存在显著关联，较高的PL强度通常意味着较低的载流子复合率，这有助于提升电池的光电转换效率。

环境因素对PL发射和光电性能有一定影响，进一步优化材料的合成和结构有助于提高电池效率。
