光伏系统的冰雹损伤 —— 检测隐形损伤

冰雹天气后，光伏组件可能出现肉眼无法察觉的微裂纹，影响光伏面板的发电效率，长期忽视损害还持续加深，造成面板的损坏。而EL检测技术可让这些裂纹 “显形”。

冰雹对光伏系统的损害：利用电致发光检测技术早期识别隐藏的电池片裂纹

受极端气候变化的影响，全球的冰雹灾害愈发频繁且强度加剧。对于光伏发电系统运营商而言，这意味着组件受损的风险持续升高。虽然玻璃破损等显性损伤极易识别，但许多电池片裂纹和微观损伤仍无法通过肉眼发现 —— 而这些隐性损伤仍可能造成发电量大幅损失。电致发光（EL）检测是识别此类隐藏缺陷最精准的方法。

冰雹天气过后，光伏组件的损伤大致可分为三类：

1. 无损伤组件：部分光伏组件可在冰雹天气中未受任何可见损伤，这取决于冰雹的撞击能量以及组件自身的机械稳定性。

2. 隐藏式电池片裂纹：太阳能电池片出现的微裂纹无法通过肉眼识别，却会中断电流传输。

3. 显性损伤：正面玻璃出现裂纹 / 撞击痕迹、边框变形，或组件出现脱层区域。

这些缺陷可能导致长期功率损失、热点效应、组件失效，极端情况下甚至引发火灾 。

作为诊断工具的电致发光（EL）技术

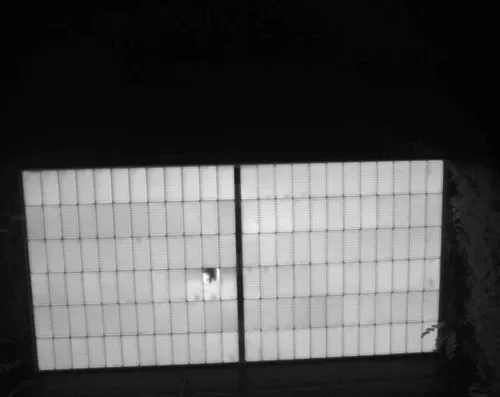

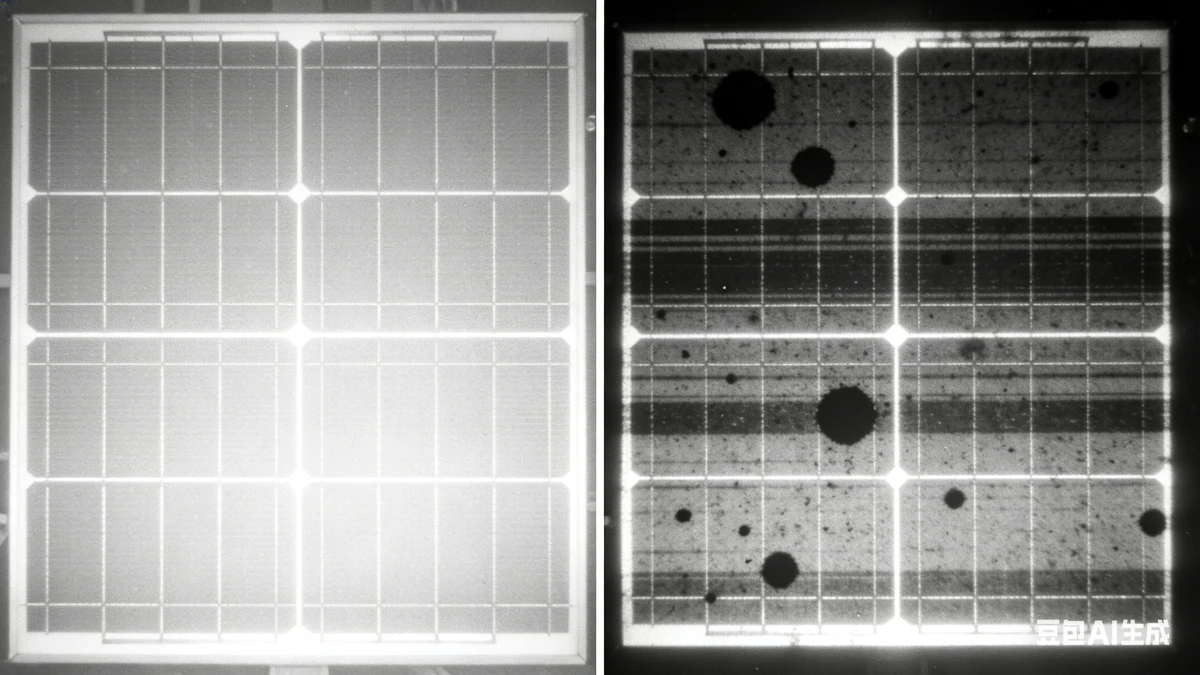

在电致发光EL检测过程中，工作人员为光伏组件通电，使每片太阳能电池片释放近红外光。专用相机可捕捉这些光信号并将其可视化，有缺陷的电池片或裂纹会在 EL 检测图像中呈现为深色线条 / 区域。

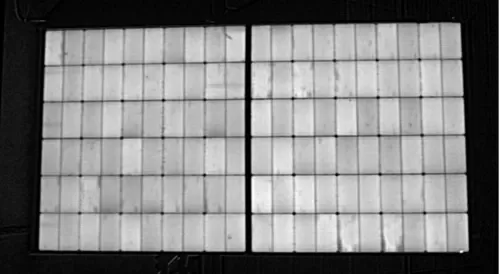

借助势创智能研发的DEL 系统，即便在日光条件下也能拍摄 EL 检测图像 。这一技术可实现在现场高效、灵活地检测组件 —— 无需等待夜晚，这一点在城市环境中尤为有利。

电致发光检测的优势

• 早期识别：在发电量损失可被量化检测到之前，就能发现电池片裂纹和微观损伤；

• 客观评估：该方法可提供可复现、可完整记录的检测结果；

• 保险理赔价值：EL检测图像可作为冰雹损害评估的证据，用于财产保险理赔流程。

冰雹损害检测的流程

1. 目视预检测：检查组件是否存在玻璃破损或明显的机械损伤；

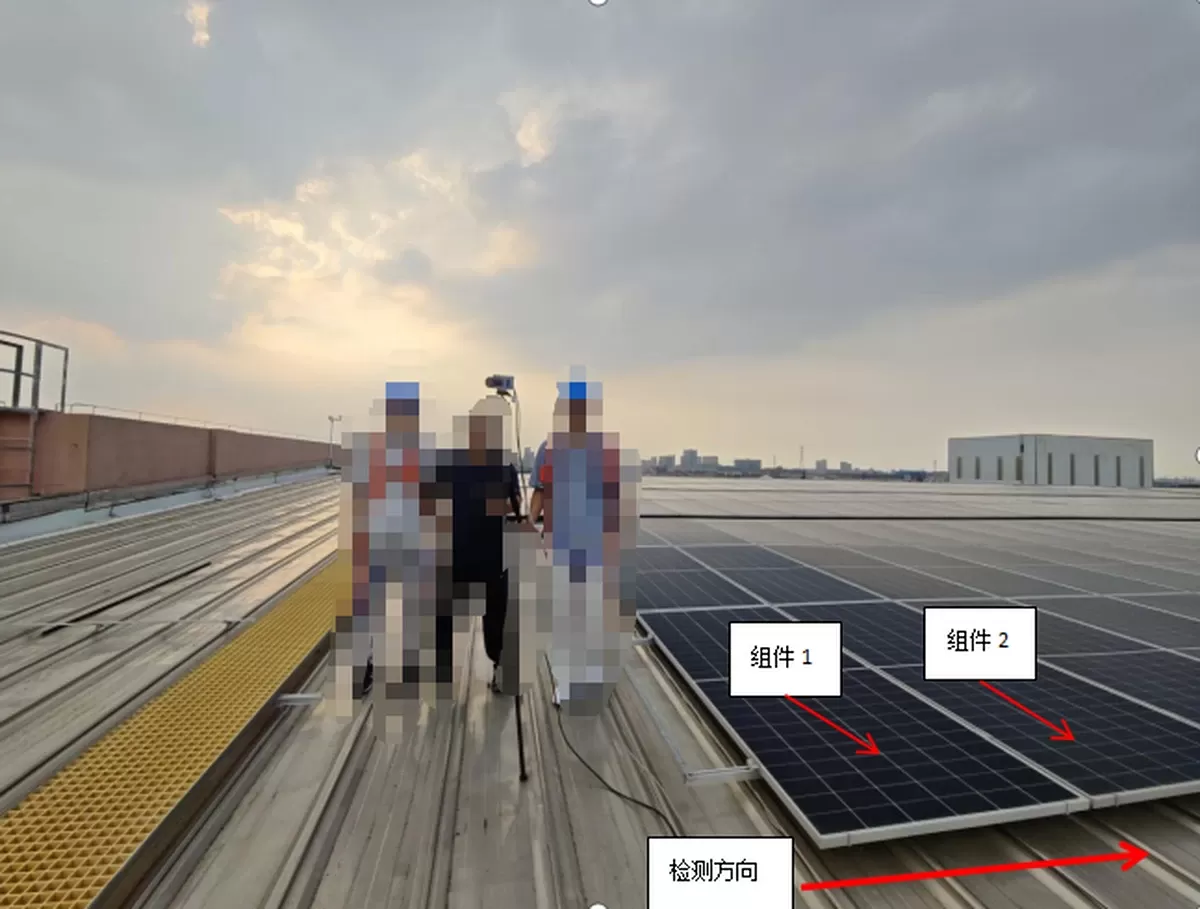

2. EL 检测：利用 便携式EL检测系统 中电源模组为每块组件通电，并从升降平台或无人机上拍摄 EL检测图像；

3. 记录与分析：由专业技术人员对 EL 检测图像进行评估和分类；

4. 出具报告：汇总检测结果，对损伤进行分类，为保险理赔提供文件支持；

5. 提出建议：给出可落地的指导方案 —— 更换、维修或继续运行。

无论是刚完成安装时，还是遭遇冰雹天气后，光伏系统都应处于无缺陷状态 —— 但现实往往不尽如人意！

基于无人机的 EL 检测

随着测量技术的持续迭代，我们如今可通过无人机开展电致发光和光致发光检测。在日光下完成飞行检测，能够以最小的工作量实现城市区域的屋顶光伏检测。这一方式缩短了检测时间、提升了灵活性，同时优化了客户体验。

势创智能研发的基于大疆 M400行业无人机载台的 无人机日光EL检测系统能更好地为各种地形状况的光伏组件进行冰雹损害之后的隐裂检测。

结论

实践证明：并非所有损伤都肉眼可见。

借助电致发光检测技术，即便是最细微的冰雹损伤也能被可靠识别并记录。这使得运营商、安装商和保险公司能够做出科学决策，保障光伏系统的长期运行性能。

南京势创智能科技有限公司（Vision Potential）——

您的光伏检测、日光EL检测系统及光伏生产领域的专业合作伙伴。
