产品简介
市场上夜用EL相机采用廉价的传感器，只能在无光或暗光环境下测量，势创智能自研的Daysy-EL采 用了InGaAs传感器，配合专利技术的滤波及锁相原理，可以24小时对EL进行测试，是目前市场上已知的唯一可以实现全天EL测试的设备。
便携式日光EL检测仪SC-DEL-Portable 主要用于光伏电站，电池板的EL检测，设备功能强大，便携性强，晴天/阴天，白天/夜晚都能操作，工作效率高，安全可靠。可检测隐裂、断栅、碎片、破片、烧结、虚焊、过刻、低效率片、混档等多种缺陷。
设备示意图1
设备示意图2

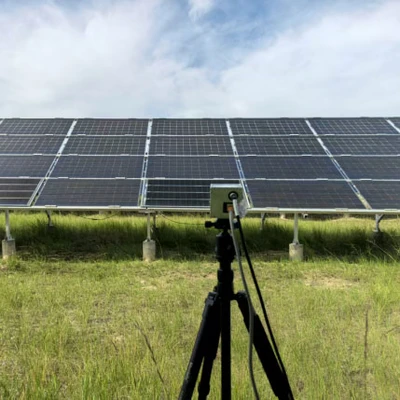

电站检测

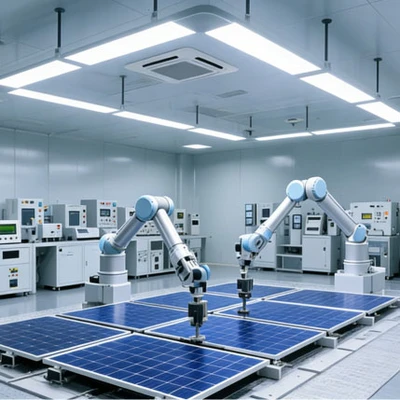

实验室检测

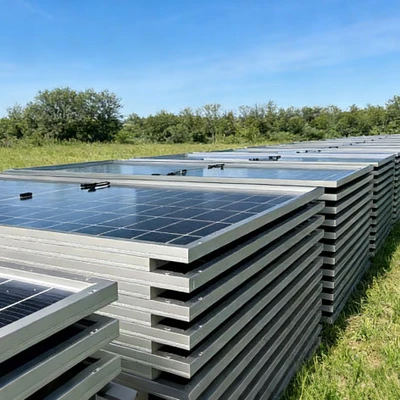

来料组件检测

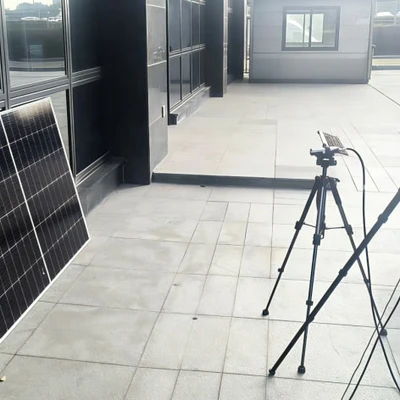

室外实验组件检测在实验室环境中，对各类光伏组件开展精准、全面的质量检测与性能评估。可模拟不同环境条件，深入检测组件潜在缺陷，为设计优化、质量把控提供可靠数据支撑。
企业采购的各类光伏来料组件入库前全面检测，快速识别隐裂、断栅、碎片等缺陷，及时剔除不合格产品，避免因来料质量导致后续安全隐患或性能不达标。
满足集中式、分布式等不同类型电站检测需求，沙漠、高原、屋顶、丘陵等复杂环境，晴天、阴天、夜晚等不同时段均可全方位检测，为电站维护提供精准依据。
适应各种复杂自然环境，在真实户外条件下监测组件在不同光照、温度、湿度下的性能变化和缺陷发展，为户外应用研究、耐久性测试提供真实有效数据。
夜晚、多云、晴天等不同时段均可操作。
包括损坏严重无法通电的组件。
山区、高原、屋顶、大棚等。
满足个性化需求。
自动识别缺陷。
可以适配各种板型。
传统EL仅能在夜间进行，日光EL实现夜晚、多云、晴天全天候检测，灵活安排时间，缩短检测周期。
有效抵御白天强光干扰，即使在晴天阳光直射下也能精准检测组件缺陷。
涵盖损坏严重无法通电的组件，兼容单晶组件（PREC、TOPCON、BC、N型等）、多晶组件。
大幅减少设备运输、部署、检测环境搭建及人力成本，提升经济性与效率。
避免在夜间（偏远地区可能遭遇野生动物、低温环境）操作，保障检测人员安全。
| 参数名称 | 技术指标 |
|---|---|
| 型号 | SC-DEL-Portable |
| 红外像素 | 500万像素 |
| 镜头规格 | 8mm/16mm/25mm多规格选配 |
| 检测周期 | 1ms~10000ms（夜晚1ms，白天高照度多晶10000ms，其余<1000ms） |
| 可检测缺陷类型 | 隐裂、断栅、碎片、破片、烧结、虚焊、过刻、低效率片、混档 |
| 控制方式 | 有线/无线 |
| 检测精度 | 裂纹宽度＞50μm |
| 成像精度 | ＞0.1mm/pixel |
| 对焦模式 | 全自动对焦 |
| 组件检测数量 | 2块 |
| 测试支架 | 2.6米碳纤维支架 |
| 检测时间 | 400辐照度以下 |
| 对焦距离 | 2~10米 |
| 测试平台 | Windows |
| 无线传输模块 | 高速无线传输模块 |
| 恒流电流 | 0~15A可调，精度±1% |
| 恒流电压 | 0~60V可调，精度±1% |
| 功率 | 700W |
| 稳流模块 | 恒流控制，电量高低不影响电流电压稳定 |
| 电源控制 | 20米无线/有线遥控 |
| 续航检测数量 | 夜晚800块，白天100~600块（高照度100块） |
| 电流调节 | 自适应 |
| 电源保护 | 逆电流、过载、漏电、静电、过热保护 |
| 电脑 | 平板电脑、一体化电脑 |
| 数据存储 | 10万张图片 |
| 检测对象 | 安装前来料组件/电站到货检；安装完好的组件（分布式/集中式电站）；单晶组件（PREC、TOPCON、BC、N型等）；多晶组件 |
| 电站环境 | 沙漠、高原、屋顶、丘陵、山坡、厂房、雪地、大棚、农光互补、鱼光互补、风光互补等各种环境 |
| 设备重量 | 5kg |
| 环境温度 | -30℃~50℃ |
| 相对湿度 | ≤85%RH |
| 场景描述 | 场景图 | 日光EL/PL图 |
|---|---|---|
| 集中式电站，晴天，26℃，10:00，海拔3000（BC板，板子表面玻璃碎裂） |  |  |
| 集中式电站，阴天，22℃，15:00，海拔3000（topcon板） |  |  |
| 集中式电站顶，晴天阳光直射，25℃，13:00，海拔3000（N型板，其中两串已失效，无法通电测EL） |  |  |
| 分布式电站顶楼，晴天阳光直射，25℃，13:00，海拔3000 |  |  |
| 分布式电站顶楼，晴天阳光直射，31℃，17:00，海拔100（无需通电靠阳光拍摄） |  |  |
| 室外来料检测，阴天小雨，18℃，15:00，海拔400 |  |  |
| 室内实验室组件检测，室内模拟阳光（照度500），10℃，10:00，海拔50 |  |  |
全天候检测：夜晚/多云/晴天均可操作，无需等待特定时段
强光适应性强：白天强光下也能精准检测
检测范围广：涵盖损坏严重无法通电的组件，兼容多类型电池板
操作便捷：便携设计，大幅降低检测成本
安全保障：避免夜间野外作业风险
