产品简介
南京势创研发团队自研的籽晶检测设备SC-Seed主要用于光伏拉晶车间籽晶检测，包括籽晶隐裂缺陷，尺寸测量，籽晶编码识别等，设备功能强大、效率高、准确度高，解决了人工对隐裂检测的盲区，提高了籽晶这一环节的效率。
籽晶检测仪SC-Seed 主要用于光伏拉晶车间籽晶检测，包括籽晶隐裂缺陷、尺寸测量、籽晶编码识别等，设备功能强大、效率高、准确度高，解决了人工对隐裂检测的盲区，提高了籽晶环节的效率。
设备示意图1
设备示意图2
设备示意图3检测隐裂、表面划伤、崩边、尺寸偏差等，记录质量数据，优化生产工艺。
排除运输、存储过程中产生的新缺陷，降低生产风险。

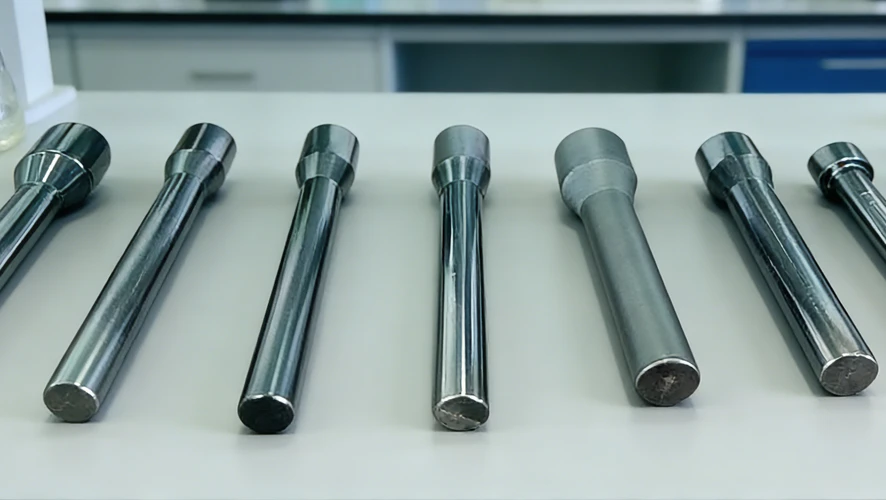

为新材料研发、特种晶体制备提供精准籽晶质量数据支撑。

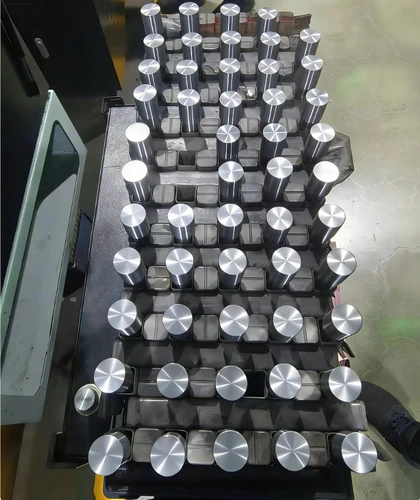

籽晶装入拉晶炉前快速精准检测，避免拉晶过程中断棒、多晶夹杂等故障。

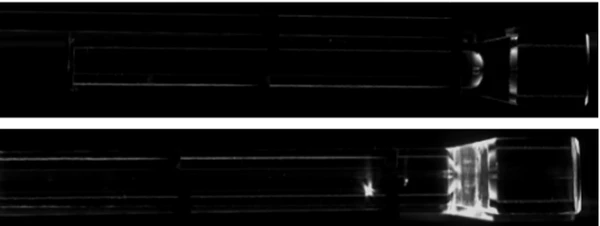

探测籽晶内部隐裂（肉眼不可见）及外观缺陷：表面裂纹、划伤、月牙痕、崩边、加工痕等。
大头直径、小头直径、锥度、长度精准测量。
自动识别籽晶上的编码，便于追溯。
分析籽晶内部应力分布，预防拉晶断裂。
预留自动上料接口，可实现自动上料。
预留MES接口，可将数据上传。
改变相机拍摄角度，填补传统方案在籽晶斜颈处的视野盲区，可识别多种缺陷。

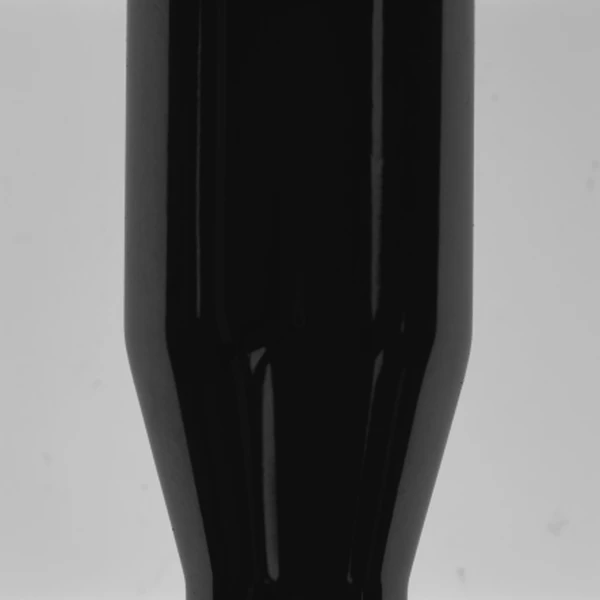

采用平行光学方案，杜绝镜面反射，边缘锐利，尺寸测量精度高。
高动态范围红外相机，可轻松实现酸洗前后两种工艺的检测切换。
检测籽晶应力分布，预防拉晶过程中因应力过大导致断裂。
| 参数名称 | 技术指标 |
|---|---|
| 型号 | SC-Seed |
| 透视相机 | 1k线扫 |
| 字符识别相机 | 1280×1024 |
| 尺寸相机 | 5120×5120 |
| 可检测类型 | 隐裂、应力、字符识别、尺寸测量 |
| 设备尺寸 | 128cm×152cm×161cm |
| 红外检测精度 | 0.075mm/像素 |
| 尺寸检测精度 | 0.009mm/像素 |
| 字符检测精度 | 0.05mm/像素 |
| 直径检测范围 | 1-49mm |
| 长度检测范围 | 100mm-300mm |
| 检测平台 | Windows |
| 设备功率 | 800W |
| 输入电压 | AC 220V |
| 电脑 | 戴尔 |
| 显示器 | 2K触摸屏显示器 |
| 数据存储 | 10万张图片 |
| 检测对象 | 来料籽晶、籽晶发货、拉晶车间 |
| 设备重量 | 160kg |
| 环境温度 | -30℃~50℃ |
| 相对湿度 | ≤85%RH |

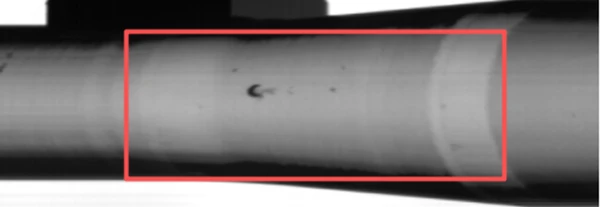

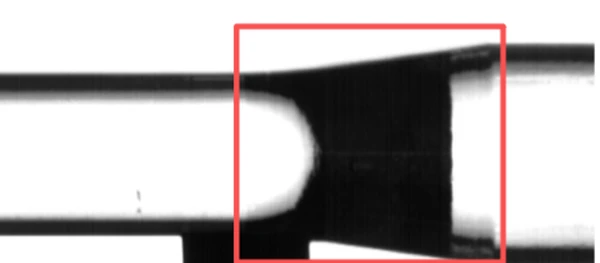

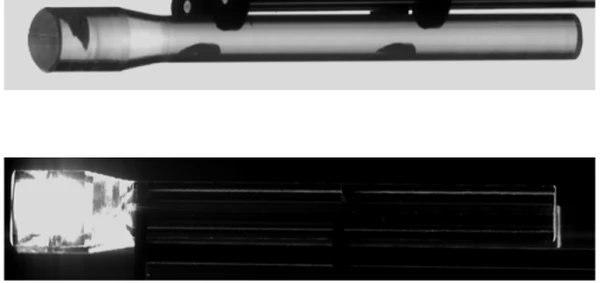

| 缺陷类型 | 实物图 | 检测图 |
|---|---|---|
| 大头月牙痕 |  |  |
| 大头倒角磕碰 |  |  |
| 斜坡处小坑 |  |  |
| 加工痕 |  |  |
| 倒角裂 |  |  |
无盲区红外检测、高精度尺寸测量、应力分析、编码识别，全面保障籽晶质量，提高拉晶成功率，降低生产风险。
